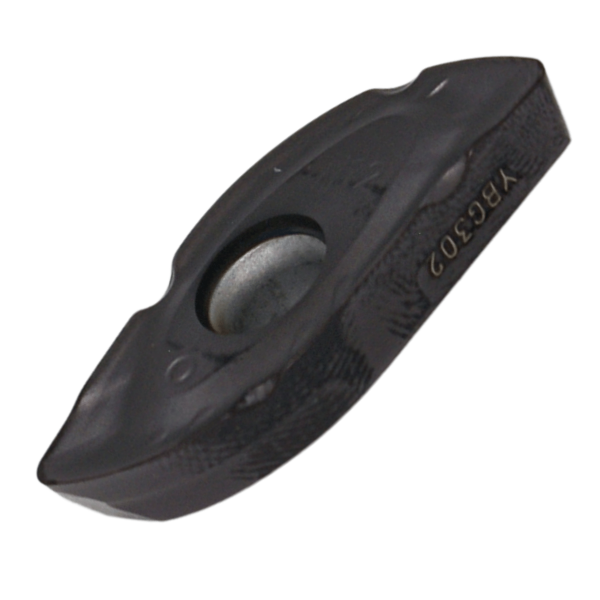

Inserto Fresado XPHT-25R1204-GM Grado YBG302
MXN 385.97 + IVA
En stock
Sólo quedan 10 disponibles
SKU
ZT-XPHT25R1204-YBG30
- Inserto ideal para usar en portainserto BMR03-025-G25-S, Ø de Zanco 25mm, Ø de Corte 25mm, Longitud 180mm
Grado
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
M
Acero Inoxidable
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
- Superficie lisa, que reduce la fricción y asegura un flujo de virutas sin obstrucciones.
- Recubrimiento especial con nano estructura integrada con el sustrato, asegurando alta dureza y tenacidad.
- Excelente estabilidad térmica y estabilidad química protegen el filo de corte.
- El recubrimiento de nc-TiAlN y sustrato de grano ultra-fino lo hace adecuado para acabado y semiacabado.
| P Acero |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Acero al carbono | Bajo Carbono | 180 | 10 | 300-180 | |
| Alto Carbono | 180-280 | 10-31 | 280-160 | ||
| Acero aleado | - | 180-280 | 10-31 | 280-160 | |
| Para herramientas | 280-350 | 31-39 | 250-150 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.15 - 0.45 | 8mm | ||||
| M Acero Inoxidable |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Acero inoxidable | - | 270 | 29 | 220-100 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.15 - 0.45 | 8mm | ||||
| Grado |
YBG302
| Caracteristicas del recubrimiento |
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
M
Acero Inoxidable
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
- Superficie lisa, que reduce la fricción y asegura un flujo de virutas sin obstrucciones.
- Recubrimiento especial con nano estructura integrada con el sustrato, asegurando alta dureza y tenacidad.
- Excelente estabilidad térmica y estabilidad química protegen el filo de corte.
- El recubrimiento de nc-TiAlN y sustrato de grano ultra-fino lo hace adecuado para acabado y semiacabado.
|
Ranurado |
|||
| Material de trabajo |
Vel. de corte (m/min) | Avance por rev. (mm/rev) | Prof. de corte (mm) |
|
Acero al carbón 150-250HB |
150-220 |
0.1-0.4 |
6 |
|
Aleación de acero 150~280HB |
100~150 |
0.1~0.4 | 6 |
|
Acero aleado 150~255HB |
80~120 |
0.1~0.3 | 6 |
|
Acero endurecido 40~50HRC |
80~100 |
0.08~0.15 | 6 |
|
Maquinado superficial
|
||||
| Material de trabajo |
Vel. de corte (m/min) | Avance por rev. (mm/rev) | Prof. de corte (mm) | |
|
Acero al carbón 150-250HB |
150-220 |
0.1-0.4 |
6 |
12.5 |
|
Aleación de acero 150~280HB |
100-150 |
0.1-0.4 |
6 |
12.5 |
|
Acero aleado 150~255HB |
80-120 |
0.1-0.3 |
6 |
12.5 |
|
Acero endurecido 40~50HRC |
80-100 |
0.08-0.15 |
6 |
12.5 |
|
Maquinado lateral profundo
|
||||
| Material de trabajo |
Vel. de corte (m/min) | Avance por rev. (mm/rev) | Prof. de corte (mm) | |
|
Acero al carbón 150-250HB |
150-220 |
0.1-0.4 |
25 |
|
|
Aleación de acero 150~280HB |
100-150 |
0.1-0.4 |
25 |
|
|
Acero aleado 150~255HB |
80-120 |
0.1-0.3 |
25 | |
| Operación | Parametros de corte | Ranurado | Fresado superficial | Fresado profundo | |
| Vel. de corte (m/min) | Profundidad de corte (mm) | Avance por revolución (mm/rev) | HB | ||
| Acero al carbono | |||||
| Acero al carbono | Bajo Carbono | 180 | 10 | 300-180 | |
| Alto Carbono | 180-280 | 10-31 | 280-160 | ||
| Operación |
 |
 |
 |
||
| Material de trabajo | Parametros de corte | Ranurado | Fresado superficial | Fresado profundo | |
| Acero al carbón | Vel. de corte (m/min) | 150-220 | 150-220 | 150-220 | 150-220 |
| Avance por revolución (mm/rev) | 0.1-0.4 | 0.1-0.4 | 0.1-0.4 | 0.1-0.4 | |
| Profundidad de corte (mm) | 6 | 6 | 12.5 | 25 | |
|
Ranurado |
|||
| Material de trabajo |
Vel. de corte (m/min) | Avance por rev. (mm/rev) | Prof. de corte (mm) |
| Acero al carbón | 150-220 | 0.1-0.4 | 6 |
Características de Insertos
| Materiales de Trabajo ISO | Acero P - 25, Acero P - 30, Acero P - 35, Acero P - 40, Acero Inoxidable M - 25, Acero Inoxidable M - 30, Acero Inoxidable M - 35, Acero Inoxidable M - 40 |
|---|---|
| Designación ISO 1832 | -- |
| Designación ANSI | -- |
| Grado del Inserto | YBG302 |
Geometría del Inserto
?
Para seleccionar la geometría adecuada hay que tomar en consideración:
Para más detalle, vea Como escoger la Geometría de Inserto adecuada. |
Especial del manufacturante |
| Ángulo del Inserto | P - 11° Positivo |
| Tolerancia ISO | H - Largo de inserto +/-0.013mm, círculo intrínseco +/-0.013mm, espesor del inserto +/-0.025mm |
| Tipo de Inserto | X- Especial |
| Sistema de sujeción y disposición de rompevirutas | T - Rompeviruta en un lado, con barreno, avellanado singular. |
| Dirección de Corte | N - Neutral |
| Rompevirutas | GM - Rompevirutas para corte medio y ligero |
| Profundidad de Ranura | Dependiente del Portainserto |
| Longitud total | 25 mm |
| Radio de Corte (r) | 12.5 mm |
| Aplicación del Inserto | Desbaste |
| Materiales de Trabajo | Aceros Aleados, Acero Inoxidable |
| Dureza Máxima de Material de Trabajo HRC | 45 |
| Grado Recubrimiento | P25-40, M20-40 |
Dimensiones y Peso
| Ø Círculo Inscrito (I.C.) | 4.7 mm |
|---|---|
| Ø de Barreno (d) | 4.7 mm |
| Espesor del Inserto (s) | 4.76 mm |
| Longitud Filo de Corte (L) | 25.4 mm |
| Peso (Kg) | 0.0145 |
Product Details
| SKU | ZT-XPHT25R1204-YBG30 |
|---|---|
| Manufacturante | Famatools |
