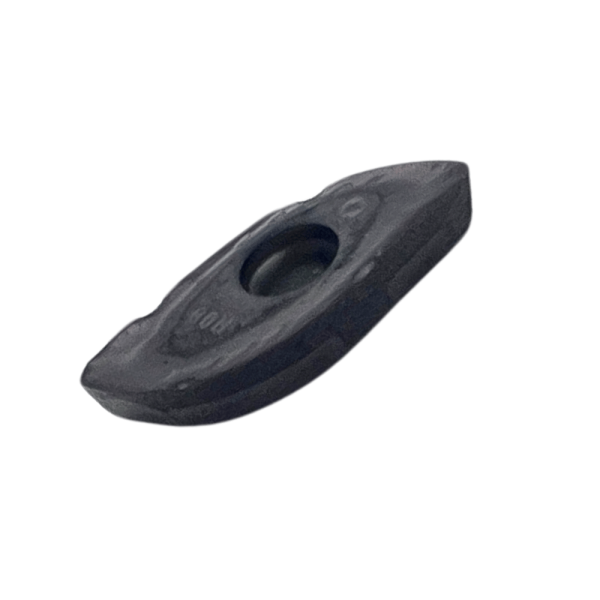

Inserto de fresado XPHT-16R0803-GM grado YBG302 para semiacabado y semidesbaste en acero y acero inoxidable - Radio de corte 8mm
MXN 263.57 + IVA
En stock
Sólo quedan 37 disponibles
SKU
ZT-XPHT16R0803-YBG30
- Nuevo inserto de doble hélice
- Inserto con geometría especializada para su uso con el nuevo modelo de cortador BMR03
Grado
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
M
Acero Inoxidable
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
- Superficie lisa, que reduce la fricción y asegura un flujo de virutas sin obstrucciones.
- Recubrimiento especial con nano estructura integrada con el sustrato, asegurando alta dureza y tenacidad.
- Excelente estabilidad térmica y estabilidad química protegen el filo de corte.
- El recubrimiento de nc-TiAlN y sustrato de grano ultra-fino lo hace adecuado para acabado y semiacabado.
| P Acero |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Acero al carbono | Bajo Carbono | 180 | 10 | 300-180 | |
| Alto Carbono | 180-280 | 10-31 | 280-160 | ||
| Acero aleado | - | 180-280 | 10-31 | 280-160 | |
| Para herramientas | 280-350 | 31-39 | 250-150 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.15 - 0.45 | 8mm | ||||
| M Acero Inoxidable |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Acero inoxidable | - | 270 | 29 | 220-100 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.15 - 0.45 | 8mm | ||||
| Grado |
YBG302
| Caracteristicas del recubrimiento |
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
M
Acero Inoxidable
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
- Superficie lisa, que reduce la fricción y asegura un flujo de virutas sin obstrucciones.
- Recubrimiento especial con nano estructura integrada con el sustrato, asegurando alta dureza y tenacidad.
- Excelente estabilidad térmica y estabilidad química protegen el filo de corte.
- El recubrimiento de nc-TiAlN y sustrato de grano ultra-fino lo hace adecuado para acabado y semiacabado.
| Materiales | Dureza | Vel. de corte (m/min) | |||
| HB | HB | ||||
| Acero al carbono | Bajo Carbono | 180 | 10 | 300-180 | |
| Alto Carbono | 180-280 | 10-31 | 280-160 | ||
| Acero aleado | - | 180-280 | 10-31 | 280-160 | |
| Para herramientas | 280-350 | 31-39 | 250-150 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.15 - 0.45 | 8mm | ||||
| Materiales | Dureza | Vel. de corte (m/min) | |||
| HB | HB | ||||
| Acero inoxidable | - | 270 | 29 | 220-100 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.15 - 0.45 | 8mm | ||||
Características de Insertos
| Materiales de Trabajo ISO | Acero P - 25, Acero P - 30, Acero P - 35, Acero P - 40, Acero Inoxidable M - 25, Acero Inoxidable M - 30, Acero Inoxidable M - 35, Acero Inoxidable M - 40 |
|---|---|
| Designación ISO 1832 | . |
| Designación ANSI | . |
| Grado del Inserto | YBG302 |
Geometría del Inserto
?
Para seleccionar la geometría adecuada hay que tomar en consideración:
Para más detalle, vea Como escoger la Geometría de Inserto adecuada. |
Especial del manufacturante |
| Ángulo del Inserto | P - 11° Positivo |
| Tolerancia ISO | H - Largo de inserto +/-0.013mm, círculo intrínseco +/-0.013mm, espesor del inserto +/-0.025mm |
| Sistema de sujeción y disposición de rompevirutas | T - Rompeviruta en un lado, con barreno, avellanado singular. |
| Profundidad de Ranura | 1.0 mm |
| Radio de Corte (r) | 8 mm |
Dimensiones y Peso
| Ø Círculo Inscrito (I.C.) | 9.5 mm |
|---|---|
| Ø de Barreno (d) | 3.1 mm |
| Espesor del Inserto (s) | 3.18 mm |
| Peso (Kg) | 0.0045 |
Product Details
| SKU | ZT-XPHT16R0803-YBG30 |
|---|---|
| Manufacturante | Famatools |
