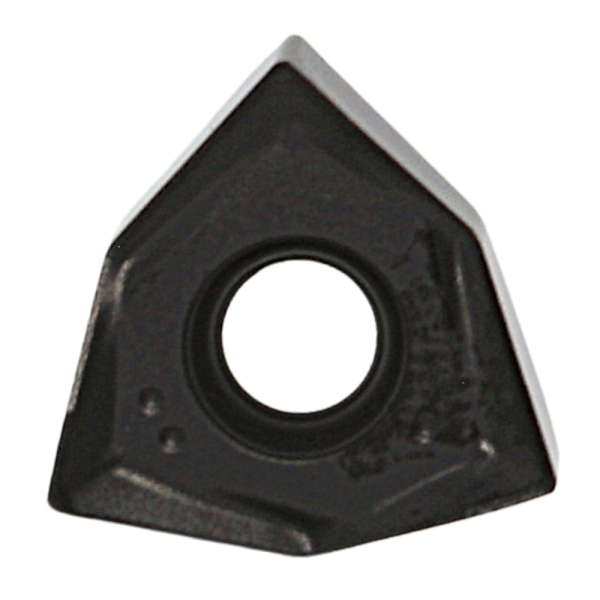

WNHU060404-PNR-GM grado YBM253 - Inserto de fresado para acabado en acero y acero inoxidable
MXN 209.92 + IVA
En stock
Sólo quedan 620 disponibles
SKU
ZT-WNHU331-YBM253
- Aumenta la durabilidad en las plaquitas, con los WNHU obtienes 6 filos de corte efectivos.
- Inserto negativo para cortes fuertes
- Insertos con diseño wiper para superficies planas con acabados lisos y más limpios.
- Grado YBM253 excelente para aceros y aceros inoxidables.
- Recubiertos con PVD para una resistencia superior a la corrosión y al calor.
Grado
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
M
Acero Inoxidable
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
- Superficie lisa, que reduce la fricción y asegura un flujo de virutas sin obstrucciones.
- Recubrimiento especial con nano estructura integrada con el sustrato, asegurando alta dureza y tenacidad.
- Excelente estabilidad térmica y estabilidad química protegen el filo de corte.
- El recubrimiento de nc-TiAlN y sustrato de grano ultra-fino lo hace adecuado para acabado y semiacabado.
| P Acero |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Acero al carbono | Bajo Carbono | 180 | 10 | 360-220 | |
| Alto Carbono | 180-280 | 10-39 | 340-200 | ||
| Acero para Herramienta | 280-350 | 10-39 | 320-180 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.1 - 0.4 | 5.7mm | ||||
| Grado |
YBM253
| Caracteristicas del recubrimiento |
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
M
Acero Inoxidable
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
- Superficie lisa, que reduce la fricción y asegura un flujo de virutas sin obstrucciones.
- Recubrimiento especial con nano estructura integrada con el sustrato, asegurando alta dureza y tenacidad.
- Excelente estabilidad térmica y estabilidad química protegen el filo de corte.
- El recubrimiento de nc-TiAlN y sustrato de grano ultra-fino lo hace adecuado para acabado y semiacabado.
| Materiales | Dureza | Velocidad de corte (m/min) | |||
| HB | HRC | ||||
| Acero al carbono | Bajo Carbono | 180 | 10 | 360-220 | |
| Alto Carbono | 180-280 | 10-39 | 340-200 | ||
| Acero para Herramienta | 280-350 | 10-39 | 320-180 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.1 - 0.4 | 5.7mm | ||||
Características de Insertos
| Materiales de Trabajo ISO | Acero P - 05, Acero P - 10, Acero P - 15, Acero P - 20, Acero P - 25, Acero P - 30, Acero Inoxidable M - 10, Acero Inoxidable M - 15, Acero Inoxidable M - 20, Acero Inoxidable M - 25, Acero Inoxidable M - 30 |
|---|---|
| Designación ISO 1832 | - |
| Designación ANSI | - |
| Grado del Inserto | YBM253 |
Geometría del Inserto
?
Para seleccionar la geometría adecuada hay que tomar en consideración:
Para más detalle, vea Como escoger la Geometría de Inserto adecuada. |
W - 80° Trigonométrico |
| Ángulo del Inserto | N - 0° Negativo |
| Tolerancia ISO | H - Largo de inserto +/-0.013mm, círculo intrínseco +/-0.013mm, espesor del inserto +/-0.025mm |
| Tipo de Inserto | W- Sin rompeviruta, con barreno, avellanado singular. |
| Sistema de sujeción y disposición de rompevirutas | U - Rompevirtua en abos lados, con barreno, doble avellanado. |
| Dirección de Corte | N - Neutral |
| Rompevirutas | GM - Rompevirutas para corte medio y ligero |
| Profundidad de Ranura | 4.0 mm |
| Radio de Corte (r) | 0.4 mm |
| Aplicación del Inserto | Acabado |
| Materiales de Trabajo | Aceros al Carbón, Aceros Aleados, Aceros para Herramientas |
| Dureza Máxima de Material de Trabajo HRC | 40 |
Dimensiones y Peso
| Ø Círculo Inscrito (I.C.) | 9.525 mm |
|---|---|
| Ø de Barreno (d) | 3.5 mm |
| Espesor del Inserto (s) | 4.0 mm |
| Longitud Filo de Corte (L) | 5.7mm |
| Radio de Esquina (R) | 0.4 mm |
| Peso (Kg) | 0.0055 |
Product Details
| SKU | ZT-WNHU331-YBM253 |
|---|---|
| Manufacturante | Famatools |
