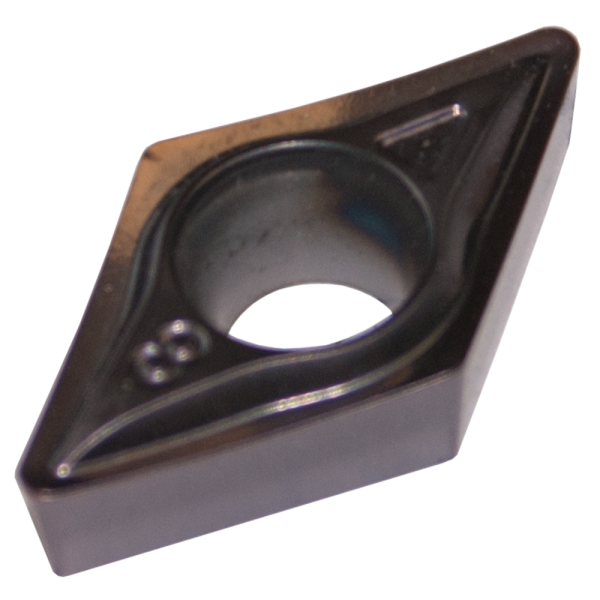

DCGT-11T304-EN-ASF grado AM5025 - Inserto de torneado para acabado en acero, acero inoxidable, hierro fundido y aleaciones
MXN 308.04 + IVA
Agotado
SKU
AR-DCGT11T304-AM5025
- Grado AM5025 para el acabado y maquinado medio de acero inoxidable, acero termo resistente y aleaciones de titanio. Inserto con buena rigidez y resistencia al desgaste.
- Puede ser usado en varias profundidades de corte y para cortes interrumpidos.
- Resistencia la deformación plástica con alta resistencia a la tensión para maquinado medio.
- Sistema inglés: DCGT-331-EN
Grado
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
M
Acero Inoxidable
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
K
Fundición
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
S
SRSA y Titanio
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
- Recubrimiento multi-capa PVD.
- Grado ideal para maquinado de acero inoxidable y aleaciones resistentes al calor (HRSA).
- Excelente tenacidad y resistencia al desgaste, puede ser usado en diferentes profundidades de corte y corte intermitente.
| P Acero |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Acero al carbono | C=0.15% | 100 | - | 230-180 | |
| C=0.45% | 185 | 11 | 190-170 | ||
| C=0.75% | 285 | 28.3 | 150-130 | ||
| Acero aleado | 170 | 7 | 190-170 | ||
| 255 | 24 | 150-90 | |||
| 340 | 34.9 | 130-70 | |||
| Acero de alta aleación | Tratado | 200 | 15 | 200-120 | |
| Endurecido | 310 | 31.5 | 100-50 | ||
| Acero fundido | Tratado | 200 | 15 | 180-140 | |
| Endurecido | 285 | 28.3 | 140-100 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| Véase rompevirutas | |||||
| M Acero Inoxidable |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Acero inoxidable | Austenítico y austenítico/ferrítico | 170-130 | 7> | 200-120 | |
| Enfriado | 260-170 | 26-7 | 160-90 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| Véase rompevirutas | |||||
| K Fundición |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Hierro fundido | Perlítico, ferrítico | 200-140 | 15> | 160-120 | |
| Perlítico, martensítico | 240-200 | 21.2-15 | 130-90 | ||
| Hierro fundido con grafito nodular | Ferrítico | 160 | 3 | 160-120 | |
| Perlítico | 230 | 21 | 180-120 | ||
| Fundición maleable | Ferrítico | 130 | - | 220-140 | |
| Perlítico | 210 | 17 | 160-110 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| Véase rompevirutas | |||||
| S HRSA y Titanio |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Aleaciones resistentes al calor | Aleación de hierro, tratado | 200 | 15 | 50-20 | |
| Aleación de hierro, endurecido | 270 | 28 | 50-20 | ||
| Tratado, base Ni- o Co- | 230 | 19.2 | 40-15 | ||
| Tratado, base Ni- o Co- | 310 | 31.5 | 25-10 | ||
| Endurecido, base Ni- o Co- | 340 | 34.9 | 35-20 | ||
| Aleación de titanio | Titanio puro | 200-140 | 15> | 140-80 | |
| Aleaciones Alfa- y Beta-, endurecido | 285-200 | 28.3-15 | 45-25 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| Véase rompevirutas | |||||
| Grado |
AM5025
| Caracteristicas del recubrimiento |
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
M
Acero Inoxidable
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
K
Fundición
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
S
SRSA y Titanio
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
| Materiales | Dureza | Vel. de corte (m/min) | ||
| HB | HRC | |||
| Acero inoxidable | Austenítico y austenítico/ ferrítico | 170-130 | 7> | 140-100 |
| Enfriado | 260-170 | 26-7 | 140-70 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | |||
| Véase rompevirutas | ||||
| Materiales | Dureza | Velocidad de corte (m/min) | ||
| HB | HRC | |||
| Acero al carbono | C=0.15% | 100 | - | 230-180 |
| C=0.45% | 185 | 11 | 190-170 | |
| C=0.75% | 285 | 28.3 | 150-130 | |
| Acero aleado | 170 | 7 | 190-170 | |
| 255 | 24 | 150-90 | ||
| 340 | 34.9 | 130-70 | ||
| Acero de alta aleación | Tratado | 200 | 15 | 200-120 |
| Endurecido | 310 | 31.5 | 100-50 | |
| Acero fundido | Tratado | 200 | 15 | 180-140 |
| Endurecido | 285 | 28.3 | 140-100 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | |||
| Véase rompevirutas | ||||
| Materiales | Dureza | Vel. de corte (m/min) | ||
| HB | HRC | |||
| Acero inoxidable | Austenítico y austenítico/ ferrítico | 170-130 | 7> | 200-120 |
| Enfriado | 260-170 | 26-7 | 160-90 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | |||
| Véase rompevirutas | ||||
| Materiales | Dureza | Vel. de corte (m/min) | ||
| HB | HRC | |||
| Hierro fundido | Perlítico, ferrítico | 200-140 | 15> | 160-120 |
| Perlítico, martensítico | 240-200 | 21-15 | 130-90 | |
| Hierro fundido con grafito nodular | Ferrítico | 160 | 3 | 160-120 |
| Perlítico | 230 | 21 | 180-120 | |
| Fundición maleable | Ferrítico | 130 | - | 220-140 |
| Perlítico | 210 | 17 | 160-110 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | |||
| Véase rompevirutas | ||||
| Materiales | Dureza | Vel. de corte (m/min) | ||
| HB | HRC | |||
| Aleaciones resistentes al calor | Al. de hierro, tratado | 200 | 15 | 50-20 |
| Al. de hierro, endur. | 270 | 28 | 50-20 | |
| Tratado, base Ni- o Co- | 230 | 19.2 | 40-15 | |
| Tratado, base Ni- o Co- | 310 | 31.5 | 25-10 | |
| Endur., base Ni- o Co- | 340 | 34.9 | 35-20 | |
| Al. de titanio | Titanio puro | 200-140 | 15> | 140-80 |
| Aleaciones Alfa- y Beta-, endurecido | 285-200 | 28-15 | 45-25 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | |||
| Véase rompevirutas | ||||

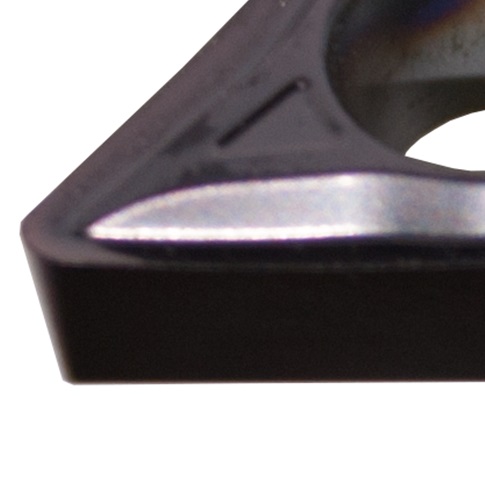

| Rompevirutas |
 ASF |
| Condiciones de corte |
ap·p.d.c. =1~5(mm)
f=0.03~0.45(mm/r)
| Aplicación de rompevirutas |
|
Aplicación: Acabado Materiales: M N |
Geometría de rompevirutas para acabado de materiales no férreos. También adecuado para acabado en acero inoxidable. Fuerzas de corte muy bajas gracias al filo vivo.
Características de Inserto
| Materiales de Trabajo ISO | Acero P - 10, Acero P - 15, Acero P - 20, Acero P - 25, Acero Inoxidable M - 15, Acero Inoxidable M - 20, Acero Inoxidable M - 25, Fundición K - 10, Fundición K - 15, Fundición K - 20, Fundición K - 25, HRSA y Titanio S - 20, HRSA y Titanio S - 25, HRSA y Titanio S - 30, HRSA y Titanio S - 35, HRSA y Titanio S - 40 |
|---|---|
| Designación ISO 1832 | DCGT-11T304-EN-ASF |
| Designación ANSI | DCGT-331-EN-ASF |
| Grado del Inserto | AM5025 |
Geometría del Inserto
?
Para seleccionar la geometría adecuada hay que tomar en consideración:
Para más detalle, vea Como escoger la Geometría de Inserto adecuada. |
D - 55° Diamante |
| Ángulo del Inserto | C - 7° Positivo |
| Tolerancia ISO | G - Largo de inserto +/-0.025mm, círculo intrínseco +/-0.025mm, espesor del inserto +/-0.13mm |
| Sistema de sujeción y disposición de rompevirutas | T - Rompeviruta en un lado, con barreno, avellanado singular. |
| Condición del filo de corte | E - Rodado |
| Dirección de Corte | N - Neutral |
| Número de Filos | 2 |
| Rompevirutas | ASF - Geometría de acabado para aleaciones de aluminio, materiales no férreos y acero inoxidable. Inserto rectificado en su totalidad. |
Dimensiones y Peso
| Ø Círculo Inscrito (I.C.) | 9.525 mm |
|---|---|
| Ø de Barreno (d) | 4.4 mm |
| Espesor del Inserto (s) | 3.97 mm |
| Longitud Filo de Corte (L) | 11.6 mm |
| Radio de Esquina (R) | 0.4 mm |
| Peso (Kg) | 0.0055 |
Detalles de Producto
| SKU | AR-DCGT11T304-AM5025 |
|---|---|
| Manufacturante | ARNO (Alemania) |
