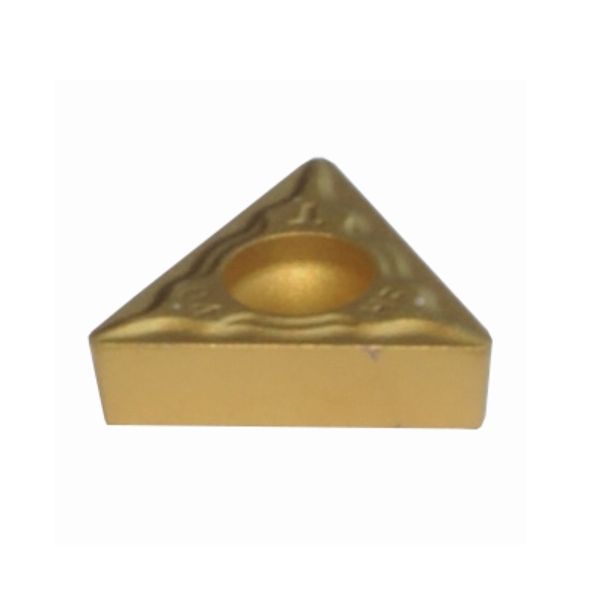

TCMT-090204-HF grado YBC151 - Inserto de torneado para acabado en acero
MXN 96.49 + IVA
En stock
Sólo quedan 10 disponibles
SKU
ZT-TCMT090204-YBC151
- La combinacion del grado YBC151 entre un sustrato de alta resistencia al desgaste y el recubrimiento compuesto de carbonitruro de titanio moderno, alúmina y nitruro de titanio, otorgan un excelente grado para el acabado en acero.
- Sistema inglés: TCMT-1.8(1.5)1-HF
Grado
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
- Carburo con una estructura cristalina mejora la dureza al rojo y refuerza su resistencia al calor.
- Una capa de TiCN para proteger el inserto de la abrasión, aumentando la resistencia de los costados del inserto.
- Una estructura especial de alúmina protege el inserto contra el calor y la deformación plástica.
- Una superficie de TiN reduce la fricción, y permite distinguir la variación de desgaste.
| P Acero |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Acero al carbono | C=0.15% | 125 | - | 430-200 | |
| C=0.35% | 150 | - | 380-180 | ||
| C=0.60% | 200 | 15 | 330-150 | ||
| Acero aleado | Tratado | 180 | 10 | 350-170 | |
| Endurecido | 275 | 29 | 230-100 | ||
| Endurecido | 300 | 32 | 210-100 | ||
| Endurecido | 350 | 38 | 180-80 | ||
| Acero de alta aleación | Tratado | 200 | 15 | 320-150 | |
| Endurecido | 325 | 35 | 140-90 | ||
| Acero fundido | No aleado | 180 | 10 | 240-120 | |
| Baja aleación | 200 | 15 | 230-70 | ||
| Alta aleación | 225 | 20 | 160-70 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.1 - 0.6 | Véase rompevirutas | ||||
| Grado |
YBC151
| Caracteristicas del recubrimiento |
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
- Carburo con una estructura cristalina mejora la dureza al rojo y refuerza su resistencia al calor.
- Una capa de TiCN para proteger el inserto de la abrasión, aumentando la resistencia de los costados del inserto.
- Una estructura especial de alúmina protege el inserto contra el calor y la deformación plástica.
- Una superficie de TiN reduce la fricción, y permite distinguir la variación de desgaste.
| Materiales | Dureza | Velocidad de corte (m/min) | ||
| HB | HRC | |||
| Acero al carbono | C=0.15% | 125 | - | 430-200 |
| C=0.35% | 150 | - | 380-180 | |
| C=0.60% | 200 | 15 | 330-150 | |
| Acero aleado | Tratado | 180 | 10 | 350-170 |
| Endurecido | 275 | 29 | 230-100 | |
| Endurecido | 300 | 32 | 210-100 | |
| Endurecido | 350 | 38 | 180-80 | |
| Acero de alta aleación | Tratado | 200 | 15 | 320-150 |
| Endurecido | 325 | 35 | 140-90 | |
| Acero fundido | No aleado | 180 | 10 | 240-120 |
| Baja aleación | 200 | 15 | 230-70 | |
| Alta aleación | 225 | 20 | 160-70 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | |||
| 0.1 - 0.6 | Véase rompevirutas | |||
| Rompevirutas |
 HF |
| Condiciones de corte |
ap·p.d.c. =0.1~2(mm)
f=0.05~0.3(mm/r)
| Aplicación de rompevirutas |
|
Aplicación: Acabado Materiales: P K Precisión: M |
Este rompevirutas con tolerancia nivel M, es apropiado para acabado interno y externo en diferentes materiales como acero y hierro fundido.
Características de Inserto
| Materiales de Trabajo ISO | Acero P - 10, Acero P - 15, Acero P - 20, Acero P - 25 |
|---|---|
| Designación ISO 1832 | TCMT-090204-HF |
| Designación ANSI | TCMT-1.8(1.5)1-HF |
| Grado del Inserto | YBC151 |
Geometría del Inserto
?
Para seleccionar la geometría adecuada hay que tomar en consideración:
Para más detalle, vea Como escoger la Geometría de Inserto adecuada. |
T - Triángulo |
| Ángulo del Inserto | C - 7° Positivo |
| Tolerancia ISO | M - Largo de inserto +/-0.08 - 0.18mm, círculo intrínseco +/-0.05 - 0.13mm, espesor del inserto +/-0.13mm |
| Sistema de sujeción y disposición de rompevirutas | T - Rompeviruta en un lado, con barreno, avellanado singular. |
| Condición del filo de corte | F - Filoso |
| Dirección de Corte | N - Neutral |
| Número de Filos | 3 |
| Rompevirutas | HF - Rompevirutas para acabado de una gama amplia de materiales, como acero, hierro fundido etc. |
Dimensiones y Peso
| Ø Círculo Inscrito (I.C.) | 5.56 mm |
|---|---|
| Ø de Barreno (d) | 2.5 mm |
| Espesor del Inserto (s) | 2.38 mm |
| Longitud Filo de Corte (L) | 9.6 mm |
| Radio de Esquina (R) | 0.4 mm |
| Peso (Kg) | 0.0025 |
Detalles de Producto
| SKU | ZT-TCMT090204-YBC151 |
|---|---|
| Manufacturante | Famatools |
