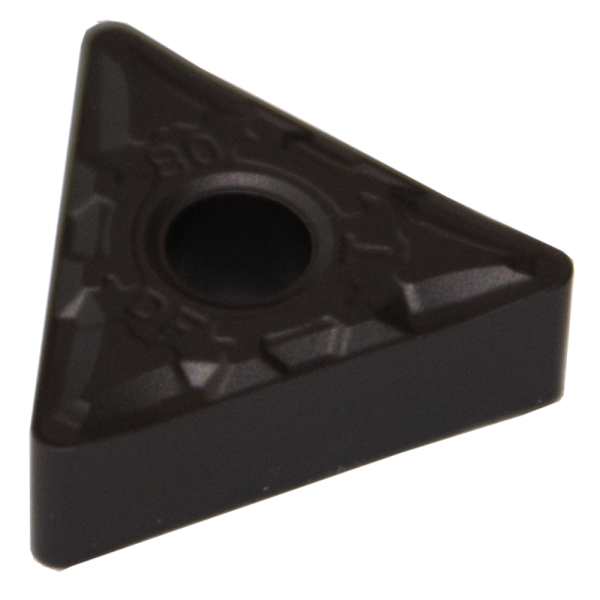

TNMG-160408-DF grado YBC252 - Inserto de torneado para acabado en acero
Precio especial
MXN 112.61 + IVA
Precio habitual
MXN 143.00 + IVA
En stock
SKU
ZT-TNMG332-DF-YBC252
- Grado YBC252 de carbonitruro de titanio moderno, alúmina y nitruro de titanio, con sustrato de alta tenacidad y estabilidad en el filo de corte. Especializado para el semiacabado en acero
- Sistema inglés: TNMG-332-DF
- Descuento exclusivo para compra en internet por ser Inserto de Torneado Recomendado
Grado
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
1
Estructura especial
- Filo de corte especialmente diseñado con "esqueleto" para mejorar la tenacidad y resistencia contra la deformación plástica.
2
Superficie tratada
- Un tratamiento especial en la superficie reduce la aspereza, minimizando la fuerza de corte y previniendo la adhesión de material al inserto.
3
Recubrimiento multicapa
- Con capas de TiCN fibrosa y alúmina de grano fino, el grado mejora la resistencia a la abrasión y a la rotura de los insertos.
4
Mayor eficiencia
- 30% Vida útil
- 25% Velocidad de corte
| P Acero |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Acero al carbono | C=0.15% | 125 | - | 480-240 | |
| C=0.35% | 150 | - | 460-230 | ||
| C=0.60% | 200 | 15 | 400-200 | ||
| Acero aleado | Tratado | 180 | 10 | 400-200 | |
| Endurecido | 275 | 29 | 260-140 | ||
| Endurecido | 300 | 32 | 240-120 | ||
| Endurecido | 350 | 38 | 220-120 | ||
| Acero de alta aleación | Tratado | 200 | 15 | 310-170 | |
| Endurecido | 325 | 35 | 150-100 | ||
| Acero fundido | No aleado | 180 | 10 | 250-140 | |
| Baja aleación | 200 | 15 | 220-110 | ||
| Alta aleación | 225 | 20 | 190-100 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.1 - 0.8 | Véase rompevirutas | ||||
| Grado |
YBC252
| Caracteristicas del recubrimiento |
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
1
Estructura especial
- Filo de corte especialmente diseñado con "esqueleto" para mejorar la tenacidad y resistencia contra la deformación plástica.
2
Superficie tratada
- Un tratamiento especial en la superficie reduce la aspereza, minimizando la fuerza de corte y previniendo la adhesión de material al inserto.
3
Recubrimiento multicapa
- Con capas de TiCN fibrosa y alúmina de grano fino, el grado mejora la resistencia a la abrasión y a la rotura de los insertos.
4
Mayor eficiencia
- 30% Vida útil
- 25% Velocidad de corte
| Materiales | Dureza | Velocidad de corte (m/min) | ||
| HB | HRC | |||
| Acero al carbono | C=0.15% | 125 | - | 480-240 |
| C=0.35% | 150 | - | 460-230 | |
| C=0.60% | 200 | 15 | 400-200 | |
| Acero aleado | Tratado | 180 | 10 | 400-200 |
| Endurecido | 275 | 29 | 260-140 | |
| Endurecido | 300 | 32 | 240-120 | |
| Endurecido | 350 | 38 | 220-120 | |
| Acero de alta aleación | Tratado | 200 | 15 | 310-170 |
| Endurecido | 325 | 35 | 150-100 | |
| Acero fundido | No aleado | 180 | 10 | 250-140 |
| Baja aleación | 200 | 15 | 220-110 | |
| Alta aleación | 225 | 20 | 190-100 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | |||
| 0.1 - 0.8 | Véase rompevirutas | |||
| Grado |
YBC252
| Caracteristicas del recubrimiento |
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
1
Estructura especial
|
Filo de corte especialmente diseñado con "esqueleto" para mejorar la tenacidad y resistencia contra la deformación plástica. |
2
Superficie tratada |
|
|
Un tratamiento especial en la superficie reduce la aspereza, minimizando la fuerza de corte y previniendo la adhesión de material al inserto. |
3
Recubrimiento multicapa |
|
|
Con capas de TiCN fibrosa y alúmina de grano fino, el grado mejora la resistencia a la abrasión y a la rotura de los insertos. |
4
Mayor eficiencia |
|
|
30% Vida útil |
| Materiales | Dureza | Velocidad de corte (m/min) | ||
| HB | HRC | |||
| Acero al carbono | C=0.15% | 125 | - | 480-240 |
| C=0.35% | 150 | - | 460-230 | |
| C=0.60% | 200 | 15 | 400-200 | |
| Acero aleado | Tratado | 180 | 10 | 400-200 |
| Endurecido | 275 | 29 | 260-140 | |
| Endurecido | 300 | 32 | 240-120 | |
| Endurecido | 350 | 38 | 220-120 | |
| Acero de alta aleación | Tratado | 200 | 15 | 310-170 |
| Endurecido | 325 | 35 | 150-100 | |
| Acero fundido | No aleado | 180 | 10 | 250-140 |
| Baja aleación | 200 | 15 | 220-110 | |
| Alta aleación | 225 | 20 | 190-100 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | |||
| 0.1 - 0.8 | Véase rompevirutas | |||

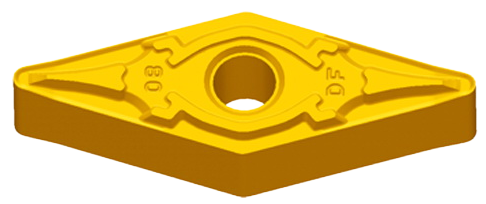

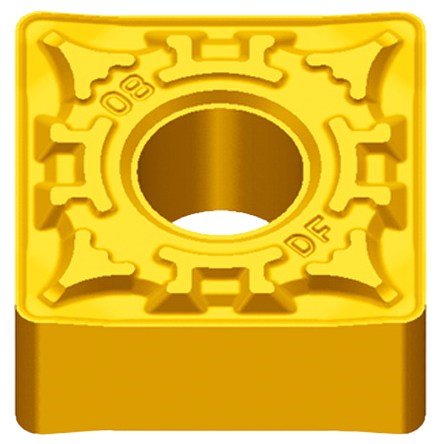

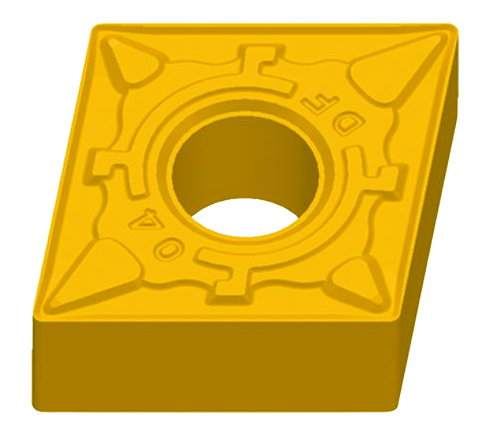

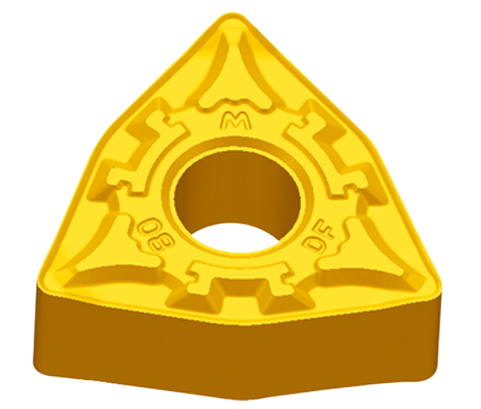

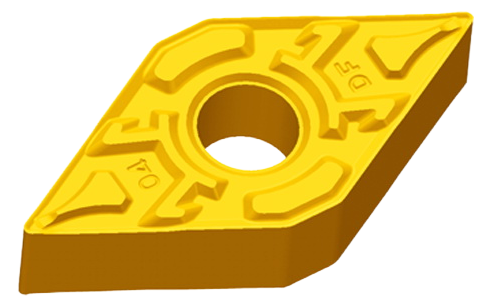

| Rompevirutas |
 DF |
| Condiciones de corte |
ap·d.o.c. =0.3~2(mm)
f=0.05~0.35(mm/r)
| Aplicación de rompevirutas |
|
Aplicación: Acabado Materiales: M Precisión: M |
Rompevirutas de doble cara, que puede cortar acero inoxidable y evitar adhesión y endurecimiento de superficies. Tolerancia nivel M para obtener superficies de alta calidad.
Características de Inserto
| Materiales de Trabajo ISO | Acero P - 15, Acero P - 20, Acero P - 25, Acero P - 30, Acero P - 35, Acero P - 40 |
|---|---|
| Designación ISO 1832 | TNMG-160408-DF |
| Designación ANSI | TNMG-332-DF |
| Grado del Inserto | YBC252 |
Geometría del Inserto
?
Para seleccionar la geometría adecuada hay que tomar en consideración:
Para más detalle, vea Como escoger la Geometría de Inserto adecuada. |
T - Triángulo |
| Ángulo del Inserto | N - 0° Negativo |
| Tolerancia ISO | M - Largo de inserto +/-0.08 - 0.18mm, círculo intrínseco +/-0.05 - 0.13mm, espesor del inserto +/-0.13mm |
| Sistema de sujeción y disposición de rompevirutas | G - Rompeviruta en ambos lados, con barreno. |
| Condición del filo de corte | F - Filoso |
| Dirección de Corte | N - Neutral |
| Número de Filos | 6 |
| Rompevirutas | DF - Rompevirutas recomendado para el acabado en aceros. |
Dimensiones y Peso
| Ø Círculo Inscrito (I.C.) | 9.525 mm |
|---|---|
| Ø de Barreno (d) | 3.81 mm |
| Espesor del Inserto (s) | 4.76 mm |
| Longitud Filo de Corte (L) | 16.5 mm |
| Radio de Esquina (R) | 0.8 mm |
| Peso (Kg) | 0.0075 |
Detalles de Producto
| SKU | ZT-TNMG332-DF-YBC252 |
|---|---|
| Manufacturante | Famatools |
