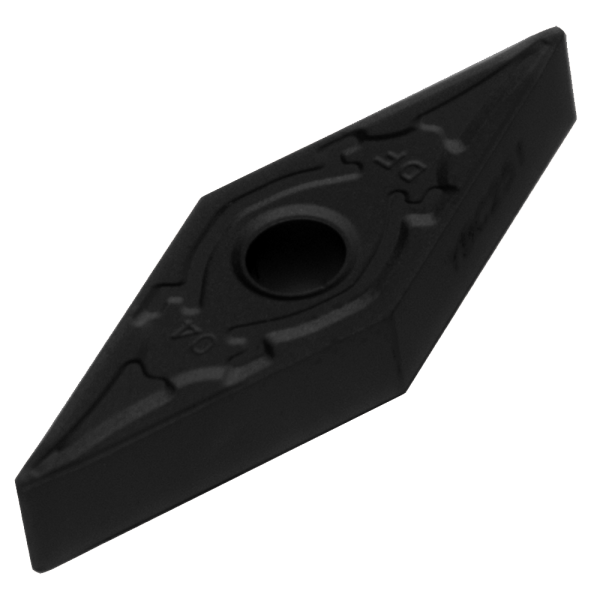

VNMG-160404-DF grado YBC152 - Inserto de torneado para acabado en acero

Sea el primero en dejar una reseña para este artículo

MXN 222.36 + IVA

Agotado

SKU

ZT-VNMG331-DF-YBC152

La combinacion del grado YBC152 entre un sustrato de alta resistencia al desgaste y el recubrimiento compuesto de carbonitruro de titanio moderno, alúmina y nitruro de titanio, otorgan un excelente grado para el acabado en acero.

Sistema inglés: VNMG-331-DF

Descuento exclusivo para compra en internet por ser Inserto de Torneado Recomendado

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Detalles

Grado

Características del recubrimiento

YBC152

P Acero

01 - Acabado Super Fino
10 - Acabado
20 - Semi-Acabado
30 - Semi-Desbaste
40 - Desbaste

¿Necesita inserto para otros materiales?

Carburo con una estructura cristalina mejora la dureza al rojo y refuerza su resistencia al calor.
Una capa de TiCN para proteger el inserto de la abrasión, aumentando la resistencia de los costados del inserto.
Una estructura especial de alúmina protege el inserto contra el calor y la deformación plástica.
Una superficie de TiN reduce la fricción, y permite distinguir la variación de desgaste.

P Acero	Materiales		Dureza		Velocidad de corte (m/min)
	Materiales		HB	HRC	Velocidad de corte (m/min)
	Acero al carbono	C=0.15%	125	-	430-200
		C=0.35%	150	-	380-180
		C=0.60%	200	15	330-150
	Acero aleado	Tratado	180	10	350-170
		Endurecido	275	29	230-100
		Endurecido	300	32	210-100
		Endurecido	350	38	180-80
	Acero de alta aleación	Tratado	200	15	320-150
	Acero de alta aleación	Endurecido	325	35	140-90
	Acero fundido	No aleado	180	10	240-120
		Baja aleación	200	15	230-70
		Alta aleación	225	20	160-70
	Avance por revolución (mm/rev)		Profundidad de corte (mm)
	0.1 - 0.6		Véase rompevirutas

Grado

YBC152

Caracteristicas del recubrimiento

P Acero

01 - Acabado Super Fino
10 - Acabado
20 - Semi-Acabado
30 - Semi-Desbaste
40 - Desbaste

Carburo con una estructura cristalina mejora la dureza al rojo y refuerza su resistencia al calor.
Una capa de TiCN para proteger el inserto de la abrasión, aumentando la resistencia de los costados del inserto.
Una estructura especial de alúmina protege el inserto contra el calor y la deformación plástica.
Una superficie de TiN reduce la fricción, y permite distinguir la variación de desgaste.

Materiales		Dureza		Velocidad de corte (m/min)
Materiales		HB	HRC	Velocidad de corte (m/min)
Acero al carbono	C=0.15%	125	-	430-200
	C=0.35%	150	-	380-180
	C=0.60%	200	15	330-150
Acero aleado	Tratado	180	10	350-170
	Endurecido	275	29	230-100
	Endurecido	300	32	210-100
	Endurecido	350	38	180-80
Acero de alta aleación	Tratado	200	15	320-150
Acero de alta aleación	Endurecido	325	35	140-90
Acero fundido	No aleado	180	10	240-120
	Baja aleación	200	15	230-70
	Alta aleación	225	20	160-70
Avance por revolución (mm/rev)		Profundidad de corte (mm)
0.1 - 0.6		Véase rompevirutas

Rompevirutas

Condiciones de corte

ap·d.o.c. =0.3~2(mm)
f=0.05~0.35(mm/r)

Aplicación de rompevirutas

Aplicación: Acabado Materiales: M Precisión: M

Rompevirutas de doble cara, que puede cortar acero inoxidable y evitar adhesión y endurecimiento de superficies. Tolerancia nivel M para obtener superficies de alta calidad.

Más información

Características de Inserto

Materiales de Trabajo ISO	Acero P - 10, Acero P - 15, Acero P - 20, Acero P - 25
Designación ISO 1832	VNMG-160404-DF
Designación ANSI	VNMG-331-DF
Grado del Inserto	YBC152
Geometría del Inserto ? Para seleccionar la geometría adecuada hay que tomar en consideración: Tenacidad del inserto: Ángulo grande le da robustes al inserto Potencia de máquina: Insertos con mayor ángulo, requieren más potencia de la máquina Vibraciones: Insertos con menor ángulo reducen vibraciones Accesibilidad: Ángulo reducido de inserto permite mejor accesibilidad Disipación de calor: Insertos con mayor ángulo son menos suseptibles a sobrecalentamiento Para más detalle, vea Como escoger la Geometría de Inserto adecuada.	V - 35° Diamante
Ángulo del Inserto	N - 0° Negativo
Tolerancia ISO	M - Largo de inserto +/-0.08 - 0.18mm, círculo intrínseco +/-0.05 - 0.13mm, espesor del inserto +/-0.13mm
Sistema de sujeción y disposición de rompevirutas	G - Rompeviruta en ambos lados, con barreno.
Condición del filo de corte	F - Filoso
Dirección de Corte	N - Neutral
Número de Filos	4
Rompevirutas	DF - Rompevirutas recomendado para el acabado en aceros.

Dimensiones y Peso

Ø Círculo Inscrito (I.C.)	9.525 mm
Ø de Barreno (d)	3.81 mm
Espesor del Inserto (s)	4.76 mm
Longitud Filo de Corte (L)	16.6 mm
Radio de Esquina (R)	0.4 mm
Peso (Kg)	0.0120
