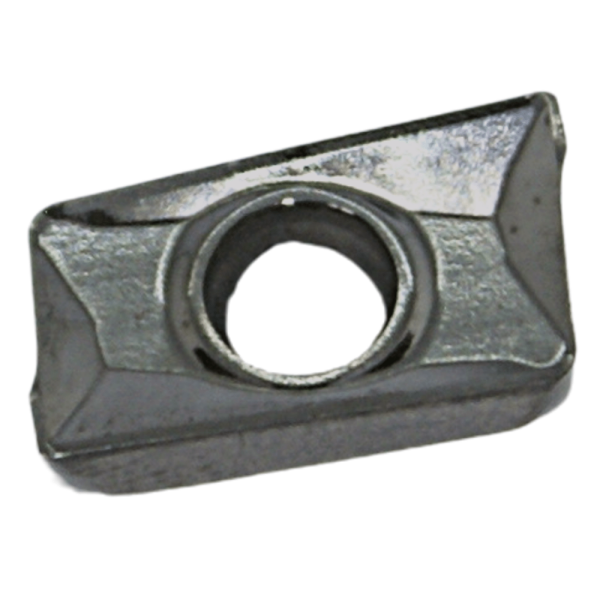

APKT-11T304-LH grado YD101 - Inserto de fresado para acabado y semiacabado en materiales no férreos y aleaciones
MXN 181.36 + IVA
Agotado
SKU
ZT-APKT11T304-YD101
- Grado YD101 de carburo cementado, con granos ultra finos de tungsteno y con cobalto en su fase de unión. Excelente para el acabado o semiacabado de materiales no férreos N y materiales tipo S.
- Sistema inglés: APKT11T304-LH
Grado
N
Materiales No Ferrosos
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Desbaste
S
SRSA y Titanio
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Desbaste

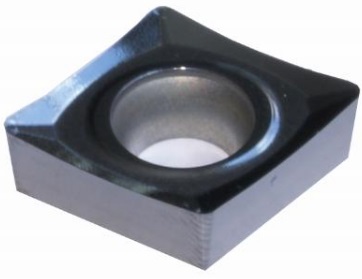

Sustrato YD101: Carburo de
wolframio de grano fino
- Grado de carburo cementado sin recubrimiento.
- Opción económica para aplicaciones variadas en maquinado de metales no ferrosos y superaleaciones resistentes al calor.
| Materiales | Dureza | Velocidad de corte (m/min) | ||
| HB | ||||
| N Metales no ferrosos |
Aleación de aluminio | Sin tratamiento térmico | 60 | 1750-800 |
|---|---|---|---|---|
| Tratamiento térmico | 100 | 510-250 | ||
| Aleación de aluminio fundido | Sin tratamiento térmico | 75 | 460-175 | |
| Tratamiento térmico | 90 | 300-110 | ||
| Aleación de cobre | Aleación de plomo | 110 | 610-205 | |
| Cobre puro | 90 | 310-195 | ||
| Cobre sin plomo, cobre electrolítico |
100 | 225-115 | ||
| S HRSA y Titanio | Aleaciones base níquel | 40 | 70-20 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | |||
| 0.05 - 0.35 | Véase rompevirutas | |||
| Grado |
YD101
| Caracteristicas del recubrimiento |
N
Materiales No Ferrosos
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Desbaste
S
SRSA y Titanio
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Desbaste
Sustrato YD101: Carburo de
wolframio de grano fino
- Grado de carburo cementado sin recubrimiento.
- Opción económica para aplicaciones variadas en maquinado de metales no ferrosos y superaleaciones resistentes al calor.
| Materiales | Dureza | Velocidad de corte (m/min) | ||
| HB | ||||
| Aleación de aluminio | Sin tratamiento térmico | 60 | 300- | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | |||
| Corte lateral: 0.08 - 0.4 Ranurado profundo: 0.08 - 0.3 |
Véase rompevirutas | |||

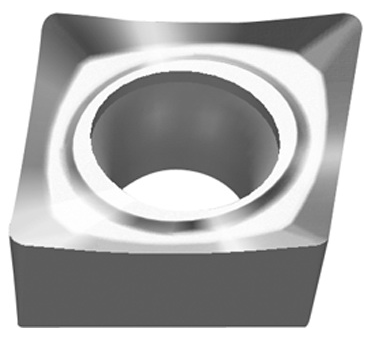

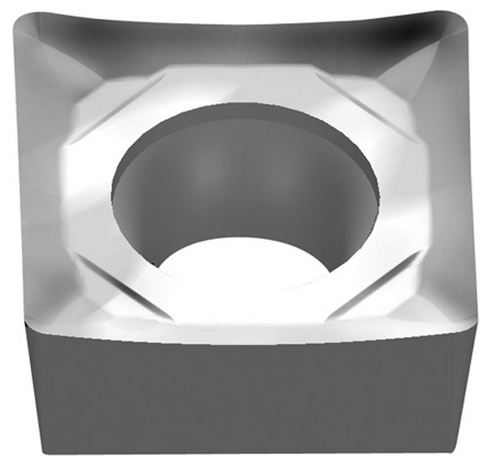

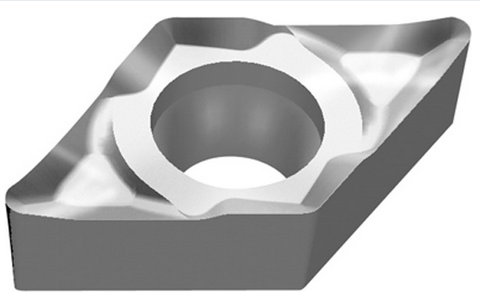

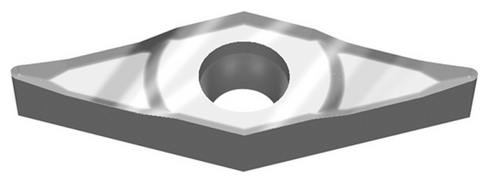

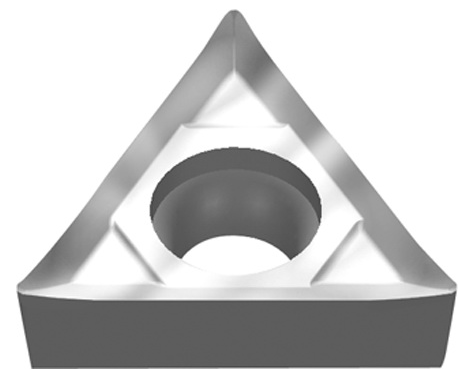

| Rompevirutas |
 LH |
| Condiciones de corte |
ap·p.d.c. =0.1~8(mm)
f=0.1~0.5(mm/r)
| Aplicación de rompevirutas |
|
Aplicación: Acabado y semiacabado Materiales: N Precisión: G |
Con gran ángulo de ataque y tratamiento de pulido en la superficie, puede maquinar superficies de alta calidad manteniendo una larga vida útil.
Características de Insertos
| Materiales de Trabajo ISO | Material no Férreo N - 05, Material no Férreo N - 10, Material no Férreo N - 15, Material no Férreo N - 20, Material no Férreo N - 25, HRSA y Titanio S - 10, HRSA y Titanio S - 15, HRSA y Titanio S - 20 |
|---|---|
| Designación ISO 1832 | -- |
| Designación ANSI | -- |
| Grado del Inserto | YD101 |
Geometría del Inserto
?
Para seleccionar la geometría adecuada hay que tomar en consideración:
Para más detalle, vea Como escoger la Geometría de Inserto adecuada. |
A - 85° Paralelogramo |
| Ángulo del Inserto | P - 11° Positivo |
| Tolerancia ISO | K - Largo de inserto +/-0.013mm, círculo intrínseco +/-0.05 - 0.13mm, espesor del inserto +/-0.025mm |
| Tipo de Inserto | APKT11T3... |
| Sistema de sujeción y disposición de rompevirutas | T - Rompeviruta en un lado, con barreno, avellanado singular. |
| Condición del filo de corte | E - Rodado |
| Dirección de Corte | N - Neutral |
| Rompevirutas | LH - Geometría especial de larga vida de la herramienta para maquinado general de aleaciones de aluminio y aluminio. |
| Radio de Corte (r) | 0.4 mm |
| Aplicación del Inserto | Acabado |
| Materiales de Trabajo | Aluminio, Materiales no Ferrosos |
| Dureza Máxima de Material de Trabajo HRC | 60 |
| Grado Recubrimiento | N5-20 |
Dimensiones y Peso
| Ø Círculo Inscrito (I.C.) | 6.5 mm |
|---|---|
| Ø de Barreno (d) | 2.8 mm |
| Espesor del Inserto (s) | 3.6 mm |
| Longitud Filo de Corte (L) | 12.24 mm |
| Radio de Esquina (R) | 0.4 mm |
| Peso (Kg) | 0.0100 |
Product Details
| SKU | ZT-APKT11T304-YD101 |
|---|---|
| Manufacturante | Famatools |
