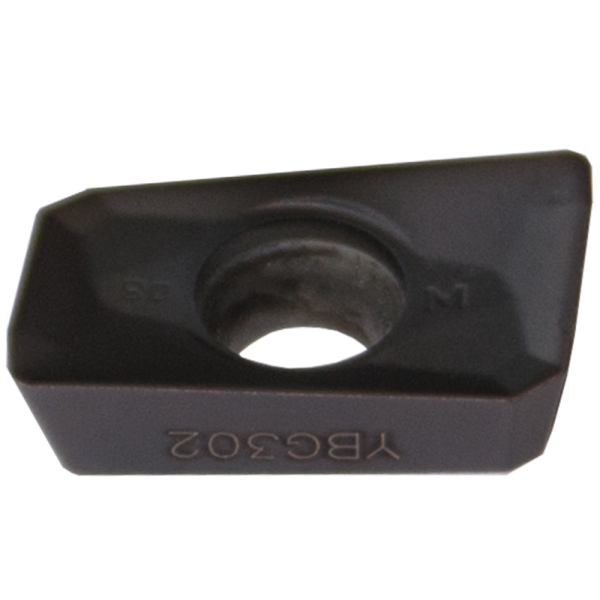

APMT-160408PDER grado YBG302 - Inserto de fresado para acero y acero inoxidable
MXN 216.65 + IVA
En stock
Sólo quedan 490 disponibles
SKU
ZT-APMT160408-YBG302
- Inserto de paralelogramo para cortador vertical y corona
- Recomendado para el desbaste y semidesbaste en acero y acero inoxidable
- Nano-recubrimiento de alta resistencia PVD
Grado
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
M
Acero Inoxidable
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
- Superficie lisa, que reduce la fricción y asegura un flujo de virutas sin obstrucciones.
- Recubrimiento especial con nano estructura integrada con el sustrato, asegurando alta dureza y tenacidad.
- Excelente estabilidad térmica y estabilidad química protegen el filo de corte.
- El recubrimiento de nc-TiAlN y sustrato de grano ultra-fino lo hace adecuado para acabado y semiacabado.
| P Acero |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Acero al carbono | Bajo Carbono | 180 | 10 | 300-180 | |
| Alto Carbono | 180-280 | 10-31 | 280-160 | ||
| Acero aleado | - | 180-280 | 10-31 | 280-160 | |
| Para herramientas | 280-350 | 31-39 | 250-150 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.15 - 0.45 | 8mm | ||||
| M Acero Inoxidable |
Materiales | Dureza | Velocidad de corte (m/min) | ||
|---|---|---|---|---|---|
| HB | HRC | ||||
| Acero inoxidable | - | 270 | 29 | 220-100 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.15 - 0.45 | 8mm | ||||
| Grado |
YBG302
| Caracteristicas del recubrimiento |
P
Acero
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
M
Acero Inoxidable
- 01 - Acabado Super Fino
- 10 - Acabado
- 20 - Semi-Acabado
- 30 - Semi-Desbaste
- 40 - Desbaste
- Superficie lisa, que reduce la fricción y asegura un flujo de virutas sin obstrucciones.
- Recubrimiento especial con nano estructura integrada con el sustrato, asegurando alta dureza y tenacidad.
- Excelente estabilidad térmica y estabilidad química protegen el filo de corte.
- El recubrimiento de nc-TiAlN y sustrato de grano ultra-fino lo hace adecuado para acabado y semiacabado.
| Materiales | Dureza | Vel. de corte (m/min) | |||
| HB | HB | ||||
| Acero al carbono | Bajo Carbono | 180 | 10 | 300-180 | |
| Alto Carbono | 180-280 | 10-31 | 280-160 | ||
| Acero aleado | - | 180-280 | 10-31 | 280-160 | |
| Para herramientas | 280-350 | 31-39 | 250-150 | ||
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.15 - 0.45 | 8mm | ||||
| Materiales | Dureza | Vel. de corte (m/min) | |||
| HB | HB | ||||
| Acero inoxidable | - | 270 | 29 | 220-100 | |
| Avance por revolución (mm/rev) | Profundidad de corte (mm) | ||||
| 0.15 - 0.45 | 8mm | ||||
Características de Inserto
| Materiales de Trabajo ISO | Acero P - 25, Acero P - 30, Acero P - 35, Acero P - 40, Acero Inoxidable M - 25, Acero Inoxidable M - 30, Acero Inoxidable M - 35, Acero Inoxidable M - 40 |
|---|---|
| Designación ISO 1832 | APMT-160408PDER |
| Designación ANSI | APMT-160408PDER |
| Grado del Inserto | YBG302 |
Geometría del Inserto
?
Para seleccionar la geometría adecuada hay que tomar en consideración:
Para más detalle, vea Como escoger la Geometría de Inserto adecuada. |
A - 85° Paralelogramo |
| Ángulo del Inserto | P - 11° Positivo |
| Tolerancia ISO | M - Largo de inserto +/-0.08 - 0.18mm, círculo intrínseco +/-0.05 - 0.13mm, espesor del inserto +/-0.13mm |
| Sistema de sujeción y disposición de rompevirutas | T - Rompeviruta en un lado, con barreno, avellanado singular. |
| Condición del filo de corte | E - Rodado |
| Dirección de Corte | R - Derecha |
| Número de Filos | 2 |
| Rompevirutas | ER - Rompevirutas recomendado para desbaste en aceros tipo M. Resistente al impacto. |
Dimensiones y Peso
| Ø Círculo Inscrito (I.C.) | 9.1 mm |
|---|---|
| Ø de Barreno (d) | 4.4 mm |
| Espesor del Inserto (s) | 4.76 mm |
| Longitud Filo de Corte (L) | 17.25 mm |
| Radio de Esquina (R) | 0.8 mm |
| Peso (Kg) | 0.0075 |
Detalles de Producto
| SKU | ZT-APMT160408-YBG302 |
|---|---|
| Manufacturante | Famatools |
